Tìm hiểu về bố trí thép sàn bản kê 4 cạnh

Bố trí thép sàn kê 4 cạnh đúng tiêu chuẩn không chỉ quyết định đến tính thẩm mỹ, mà còn đảm bảo khả năng chịu lực, nứt, gãy… của sàn. Để làm được điều này, cách thực hiện và sự đan xen giữa các tấm sẽ được tính toán chi tiết trước khi bắt tay thực hiện.

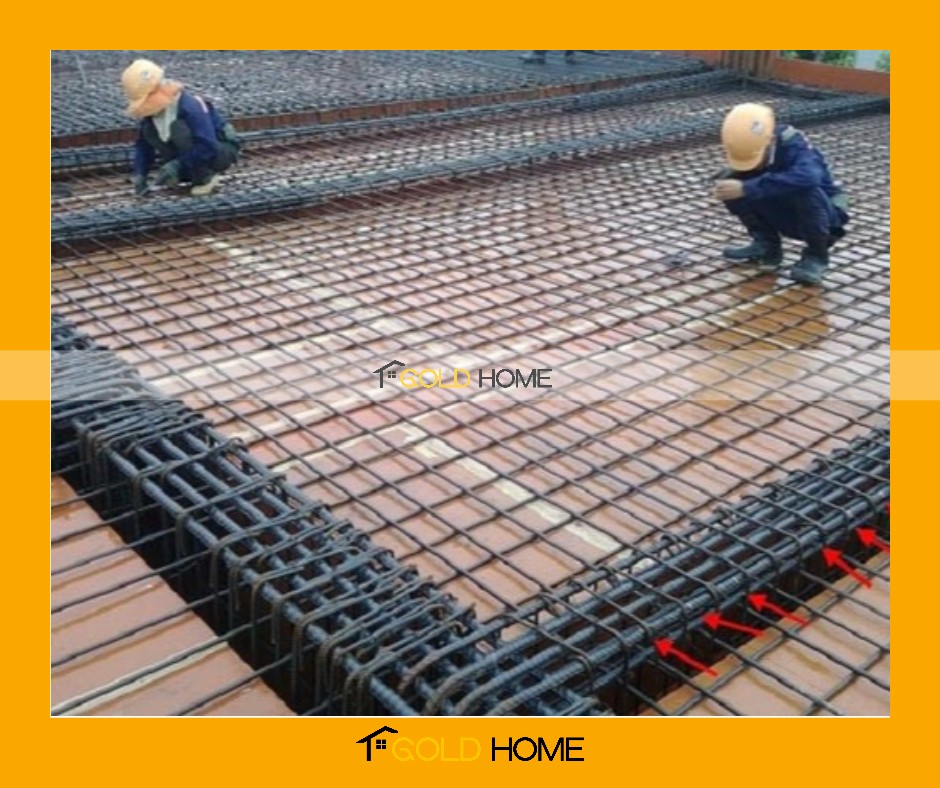

Cách bố trí thép sàn bản ke 4 cạnh cơ bản

Các nguyên tắc bố trí thép sàn cơ bản

Hiểu rõ nguyên tắc và cách vận hành giúp người thi công đưa ra các bước chuẩn xác. Đồng thời dự trù phương án dự phòng nếu quá trình xây dựng xảy ra sai sót. Sau đây là các quy định cơ bản nhất:

Bên cạnh các quy định này, người thi công cũng cần có kinh nghiệm xử lý vấn đề, và linh hoạt thay đổi nếu bố trí sàn và thiết kế công trình không trùng khớp.

Cách tính toán trong bố trí thép sàn bản kê 4 cạnh

Để bố trí thép sàn bản kê 4 cạnh, người thi công chính phải có bản vẽ phác họa và dựa trên hệ lưới cột cơ bản. Đồng thời, thép sàn bản hoàn thành phải đạt các tiêu chí:

Xác định tải trọng tác động lên sàn bản kê 4 cạnh:

1/ Xác định tính tải

Tính tải và sơ bộ của sàn được tính dựa trên mặt cắt phẳng, thông thường sẽ được thực hiện theo công thức: hb = D/m x I.

Trong đó:

2/ Hoạt tải

Kí hiệu: p (kN/m2). Hầu hết đều được phân bổ đều cho 4 cạnh. Con số chính xác được tính theo tiêu TCVN 2737 -1995, đây là tiêu chuẩn cơ bản dành cho các công trình công nghiệp và dân dụng đơn giản.

3/ Tính nội lực của sàn

Tính nội lực sàn bản kê 4 cạnh theo tỷ lệ cạnh

Được tính dựa vào tỷ số L1/ L2. Trong đó:

Dựa trên tỷ số, chúng ta sẽ có 2 kết quả sau:

Ngoài ra, người chịu trách nhiệm tính con số này còn dựa vào liên kết các cạnh bản. Như vậy sẽ có:

*Lưu ý:nếu M’ = 0 là biên khớp và M’ = M1 hoặc M2 là biên ngàm.

4/ Tính cốt thép cần có

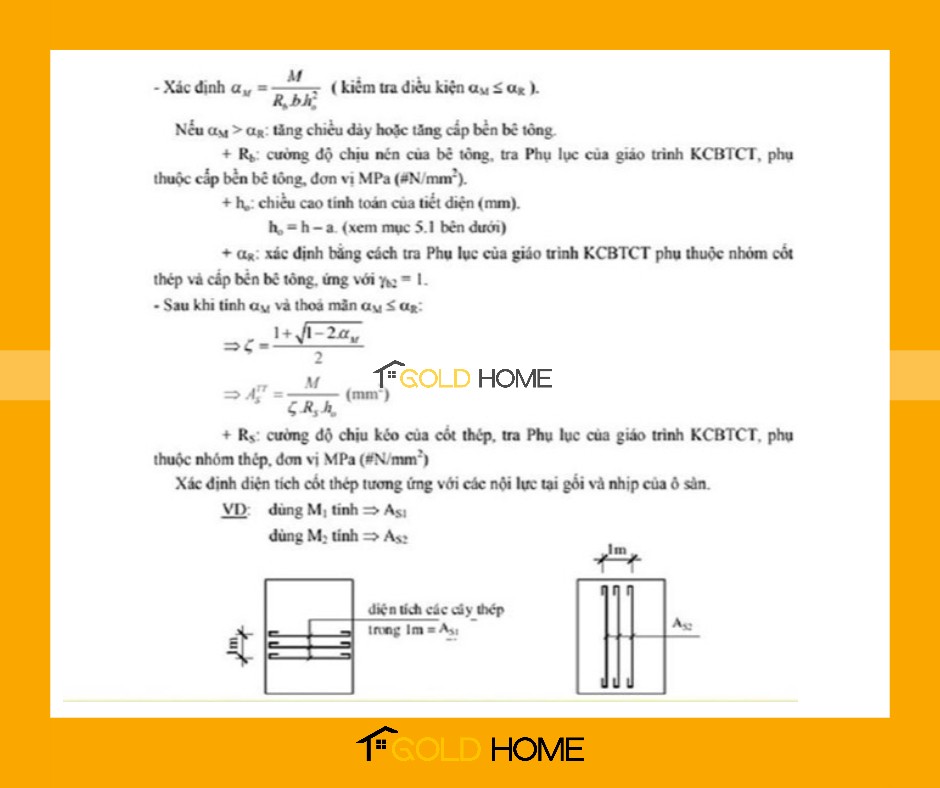

Nếu chiều rộng b = 1m = 1000mm, chiều dày bằng chiều cao sàn, chúng ta sẽ có công thức sau:

Công thức tính số lượng cốt thép

Các quy tắc bố trí thép sàn

1/ Khoảng cách tối ưu giữa lớp bảo vệ

Công thức cơ bản tính khoảng cách giữa các lớp = A + D1/2 hoặc A + D1 + D2/2.

Trong đó:

2/ Khoảng cách giữa các cốt thép

Nếu bản sàn có chiều cao ≥ 80mm, người thi công bắt buộc phải xe kẻ thanh thép vào giữa và nút uốn cần cách mép gối khoảng 1/6 với góc uốn 30 độ. Và số lượng cốt thép phân bố phải lớn hơn 10% so với cốt chịu lực.

Với cách tính thông số và cách bố trí thép sàn bản kê 4 cạnh được Hòa Bình giới thiệu trong bài, hy vọng sẽ cung cấp đến bạn những thông tin hữu ích cho nghề nghiệp hoặc môn học.
